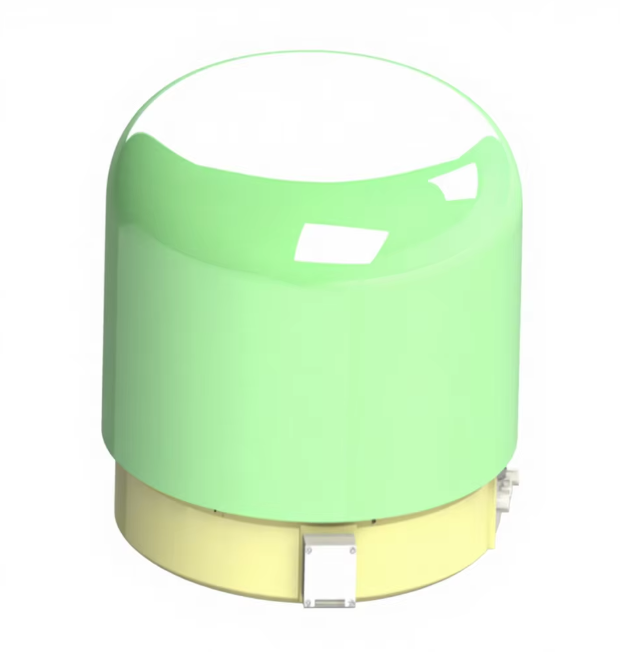

STOM 伺服云台系统
RU-PTU-20-050-25-S
伺服转台系统基于信标信号提供的精准引导位置，完成数据分解、校准与优化处理；同时深度融合机载惯性导航数据及系统各类传感器采集的多源信息，进行多维度综合分析与精准运算，驱动伺服执行机构带动天线在方位轴与俯仰轴实现高精度自动定位，最终实现对通信目标的快速捕获、稳定跟踪与持续锁定，为通信链路的可靠建立提供核心技术支撑。
产品详情
产品特性
伺服跟踪设备可搭载用户提供的组件，在方位与俯仰平面内完成圆周扫描、扇形扫描及圆锥扫描功能。
集成北斗双模 B1/GPS 定位定向模块，可上传定位定向数据，实现自动定位、姿态测定及寻零功能。
具备惯性导航跟踪功能，可维持天线既定方位与俯仰指向的稳定性，且可通过北斗信息修正惯性导航参数。
配备外部引导随动搜索与跟踪功能。
具备方位、俯仰角度信息实时显示及上报功能。
配备转台状态实时监测及安全保护功能
应用场景
广泛适配车载、船载雷达核心应用场景，兼容吊装、座装等多种搭载模式，完美匹配抛物面、平板等主流天线类型，采用轻量化模块化设计，部署灵活便捷，可从容应对车载机动作业、船载复杂海况等严苛使用环境，充分满足不同载体下的雷达安装与运行需求。
产品参数表
技术指标 | |||
类别 | 项目 | 参数规格 | 备注说明 |
性能参数 | 定位精度 | ±0.5°（RMS） | |
最大负载 | 20KG | ||
额定转速 | 方位: 120°/s; 俯仰: 120°/s | ||
转动加速度 | 方位: 200°/s²; 俯仰: 200°/s² | ||
转动范围 | 方位: 0°~360°; 俯仰: -20°~60° | ||
| 跟踪能力 | 角速度 ≥ 120°/s 角加速度 ≥ 200°/s² | ||
机械参数 | 重量 | 25KG | |
尺寸 | 520*520*364(L*W*H*, mm) | ||
电气参数 | 额定供电电压 | DC24v | |
额定功率 | 200W | ||
环境参数 | 工作温度 | -40°~+85° | |
存储温度 | -50°~+85° | ||
防护等级 | IP65 | ||
抗风等级 | 8级 | ||
接口
类别 | 接口 ID | 芯数 | 接口定义 | 备注说明 |
电源 | PW01 | 4 | DC24V/250W | |
通信 | CM01 | 8 | RJ45/1000M |
