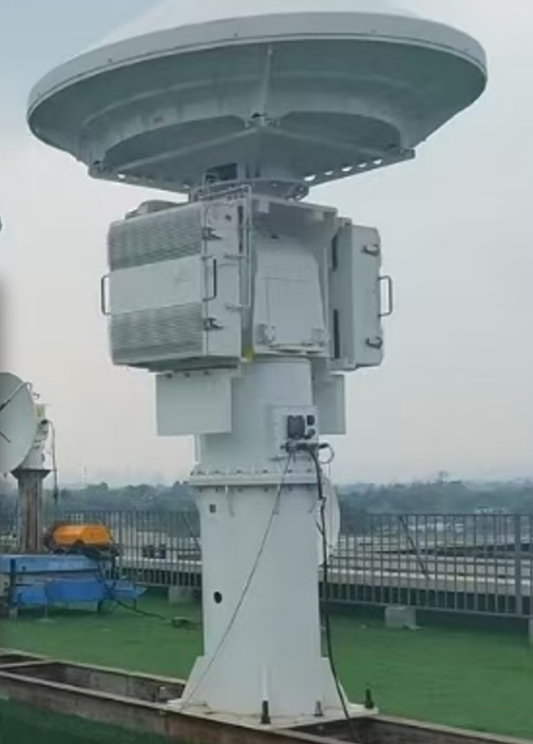

气象伺服云台系统
RU-PTU-200-005-350-M
专为抛物面气象雷达定制开发，可精准搭载与驱动雷达天线，响应外部伺服控制指令，驱动天线实现水平（方位）、垂直（俯仰）双维度灵活转动，保障雷达对目标空域完成精准、快速、稳定的扫描探测，为气象监测任务提供可靠支撑。
产品详情
产品特性
支持方位定位、俯仰定位、方位等速扫描（平面位置显示扫描）、方位扇形扫描、俯仰扇形扫描（距离高度显示扫描）、方位体扫、俯仰体扫及停机回零等多种控制指令。
具备方位、俯仰角度信息实时显示与上报功能。
配备云台状态实时监测及安全保护功能。
应用场景
广泛适配搜索雷达、跟踪雷达、气象雷达、干扰雷达等多类型雷达设备，兼容吊装、座装等多种搭载模式，完美匹配抛物面天线、平板天线等主流天线类型，可实现灵活部署与快速调试，充分满足不同应用场景下的安装使用需求。
产品参数表
技术指标 | |||
类别 | 项目 | 参数规格 | 备注说明 |
性能参数 | 定位精度 | ±0.05° | |
最大负载 | 200KG | ||
额定转速 | 方位: 36°/s; 俯仰: 36°/s | ||
转动加速度 | 方位: 20°/s²; 俯仰: 20°/s² | ||
转动范围 | 方位: 0°~360°; 俯仰: -2°~182° | ||
机械参数 | 重量 | 350KG | |
尺寸 | 786*560*1153(L*W*H*, mm) | ||
电气参数 | 额定供电电压 | AC220v | |
额定功率 | 2500W | ||
环境参数 | 工作温度 | -40°~+85° | |
存储温度 | -50°~+85° | ||
防护等级 | IP65 | ||
抗风等级 | 8级 | ||
接口
类别 | 接口 ID | 芯数 | 接口定义 | 备注 |
电源 | XS01 | 3 | AC220v/2500W | L/N/PE |
通信 | XS02 | 1 | 光纤 | |
XS03 | 6 | RS422 | ||
XS04 | 12 | 手控盒 | ||
XS05 | 6 | 温湿度传感器 |
