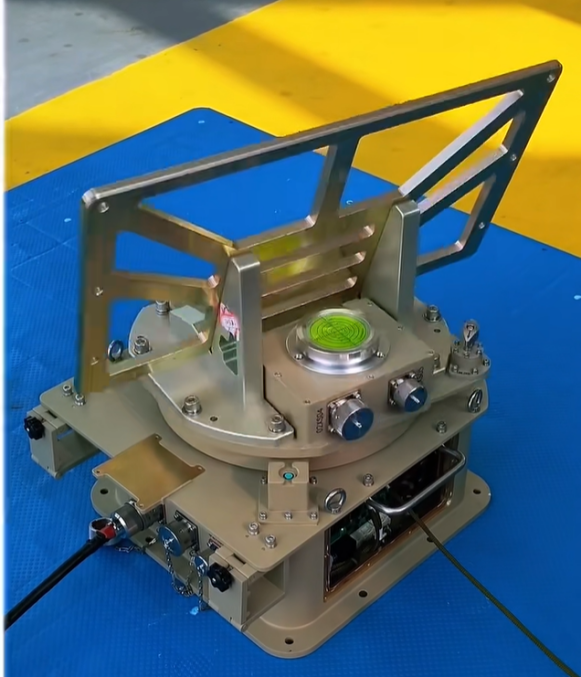

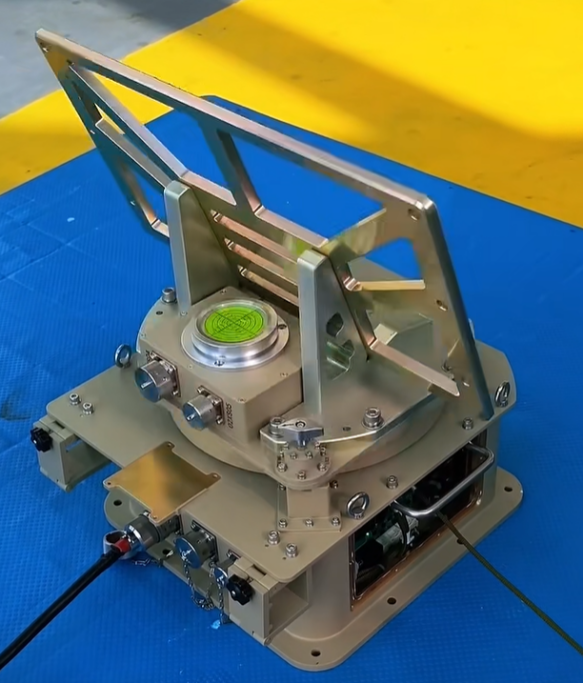

单轴搜索跟踪伺服云台系统
RU-PTU-S-55-005-32-R
转台子系统通过 RS422 串口精准接收雷达阵列下发的各类控制指令，涵盖转台启动转动、停止、回零、定位、阵列锁定、阵列解锁及调速等核心操作指令；并通过同一 RS422 串口，向雷达阵列实时反馈方位角度数据、转台运行状态信息及设备心跳信号，实现指令交互与状态监测的双向高效通信。
产品详情
产品特性
支持雷达进行圆周扫描、扇形扫描及目标跟踪，并为伺服单元的上下游设备提供供电及信号传输通道。
具备根据控制指令，控制方位指向目标空域的功能。
具备角度信息实时显示与上报功能。
配备转台状态实时监测及安全保护功能
产品参数表
技术指标 | |||
类别 | 项目 | 参数规格 | 备注说明 |
性能参数 | 定位精度 | ±0.05°（RMS） | |
最大负载 | 55KG | ||
额定转速 | 方位: 360°/s | ||
转动加速度 | 方位: 80°/s² | ||
转动范围 | 方位: 0°~360° | ||
机械参数 | 重量 | 32KG | |
尺寸 | 315*315*242(L*W*H*, mm) | ||
电气参数 | 额定供电电压 | AC220v | |
额定功率 | 300W | ||
环境参数 | 工作温度 | -40°~+85° | |
存储温度 | -60°~+85° | ||
防护等级 | IP65 | ||
抗风等级 | 6级 | ||
接口
类型 | 接口 ID | 芯数 | 接口定义 | 备注说明 |
电源 | PW01 | 4 | AC220V/50A | |
通信 | CM01 | 8 | RJ45/1000M | |
CM02 | 12 | RS422,惯性导航电源 |
