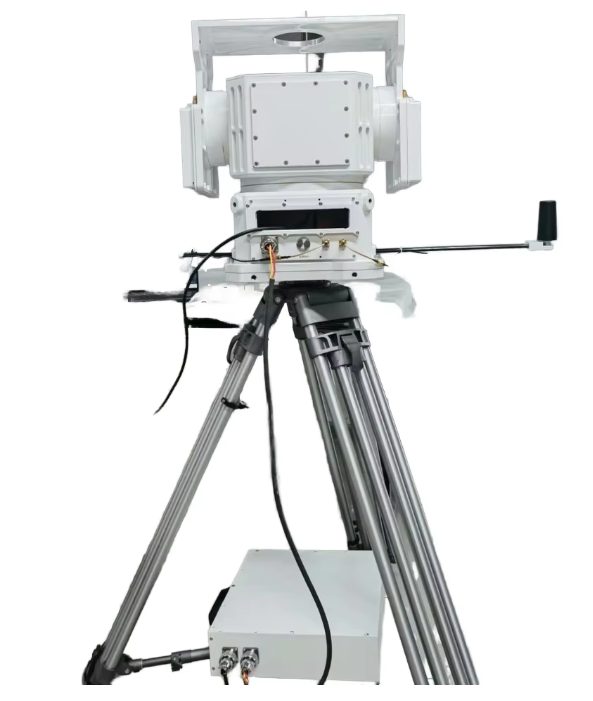

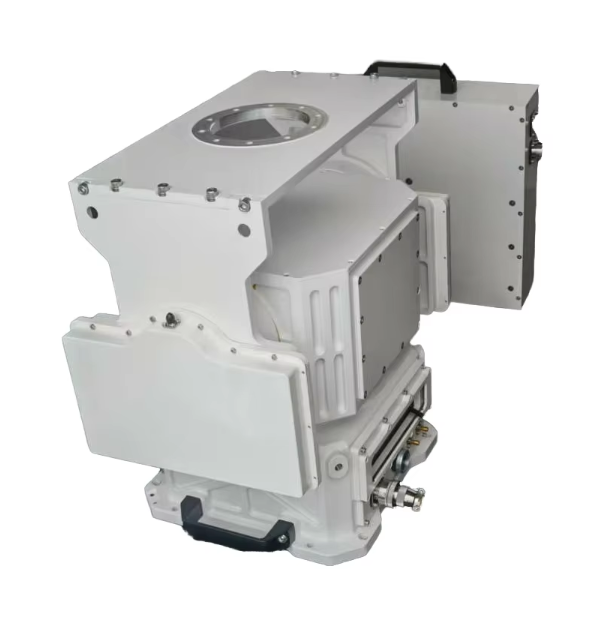

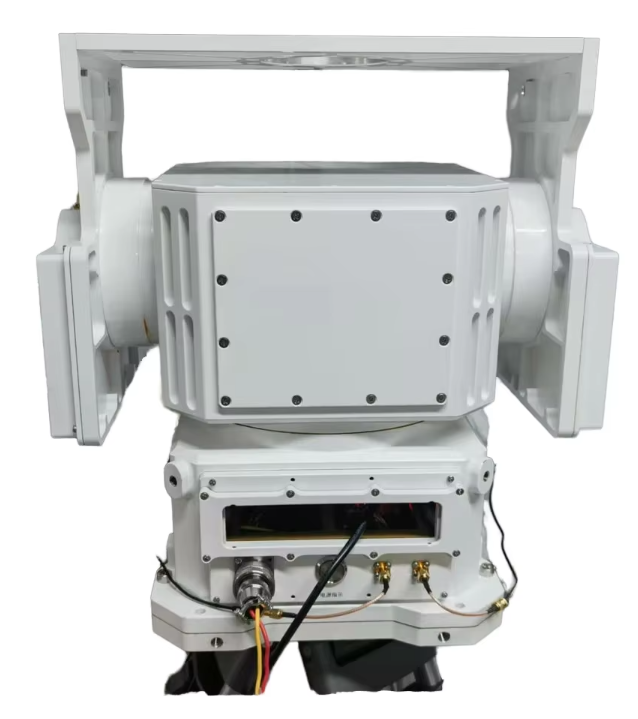

便携式跟踪雷达伺服云台系统
RU-PTU-35-005-30-PT
专为便携式跟踪雷达定制开发，可精准搭载并驱动雷达天线，融合外部伺服控制指令、星历数据，及惯性导航组合、水平仪等多源传感器数据，驱动天线实现水平（方位）、垂直（俯仰）双轴高精度转动，赋能雷达对目标进行精准、快速、稳定的持续跟踪，为户外机动探测任务提供高效可靠的技术支撑。
产品详情
产品特性
支持接收外部下发的星历信息（或伺服控制信息），并控制天线指向。
可根据控制指令，沿方位、俯仰方向运动，精准指向目标空域。
跟踪模式：具备程序跟踪等功能。
可上报北向角度、定位信息及云台主盘面倾角（横滚角、俯仰角）。
可实时显示并上报方位、俯仰角度信息。
配备云台状态实时监测及安全保护功能。
具备自主定位及授时能力，可与其他伺服控制系统同步，实现卫星跟踪任务。
支持快速架设与撤收，采用可拆卸式设计，两人即可完成移动作业
产品参数表
技术指标 | |||
类别 | 项目 | 参数规格 | 备注说明 |
性能参数 | 定位精度 | ±0.05° | |
最大负载 | 35KG | ||
额定转速 | 方位: 50°/s; 俯仰: 50°/s | ||
转动加速度 | 方位: 120°/s²; 俯仰: 90°/s² | ||
转动范围 | 方位: ±180°; 俯仰: 0°~90° | ||
机械参数 | 重量 | 30KG | |
尺寸 | 525*310*438(L*W*H*, mm) | ||
电气参数 | 额定供电电压 | AC220v | |
额定功率 | 200W | ||
环境参数 | 工作温度 | -40°~+85° | |
存储温度 | -60°~+85° | ||
防护等级 | IP65 | ||
抗风等级 | 6级 | ||
接口
类别 | 接口 ID | 芯数 | 接口定义 | 备注说明 |
电源 | PW01 | 2 | DC48V/50W | |
PW02 | 2 | DC28V/1.3KW | ||
通信 | CM01 | 1 | RJ45/1000M |
