JGDSD系列伺服驱动器
JGDSD-02D24-N124-J30- RU
专为低温、抗振动、抗冲击等严苛工况量身打造，搭载高性能 DSP 芯片与高品质 IGBT 功率模块，兼具高集成度与超高可靠性，完美适配宽温域、高海拔极端运行环境，为工业自动化系统筑牢稳定强劲的驱动基石。
产品详情
产品特性
额定功率：200W
过载能力：3 倍
多种控制模式：位置 / 速度 / 扭矩控制
完备的保护机制
工作温度：-40℃至 + 85℃
支持 RS232、RS485、CANopen 通信协议
产品参数表
项目 | 规格 | ||
基本规格 | 控制方式 | 三相全波整流IGBT SVPWM方式 | |
使用条件 | 使用温度 | -40℃~+85℃ | |
保存温度 | -50℃~+85℃ | ||
使用及保存湿度 | <85% [不结霜条件] | ||
振动耐受 | ≤2.5G | ||
构造 | 壁挂箱体式 | ||
冷却方式 | 自然冷却/风扇冷却 | ||
参数 | 额定电压 | DC 24v | |
额定功率 | 200W | ||
额定电流 | 15A | ||
峰值电流 | 45A | ||
编码器类型 | 旋转变压器、多圈绝对式（BISS 协议、多摩川协议）、增量式 | ||
监视输出 | 速度监视，电流监视，位置偏差等14 项实时数据监视 | ||
机能 | 保护机能 | 过流、过负荷、过热、过速、过压、欠压、控制电源异常 | |
通讯方式 | RS232/RS485/CAN/CANopen | ||
再生 | 内藏制动电阻 | ||

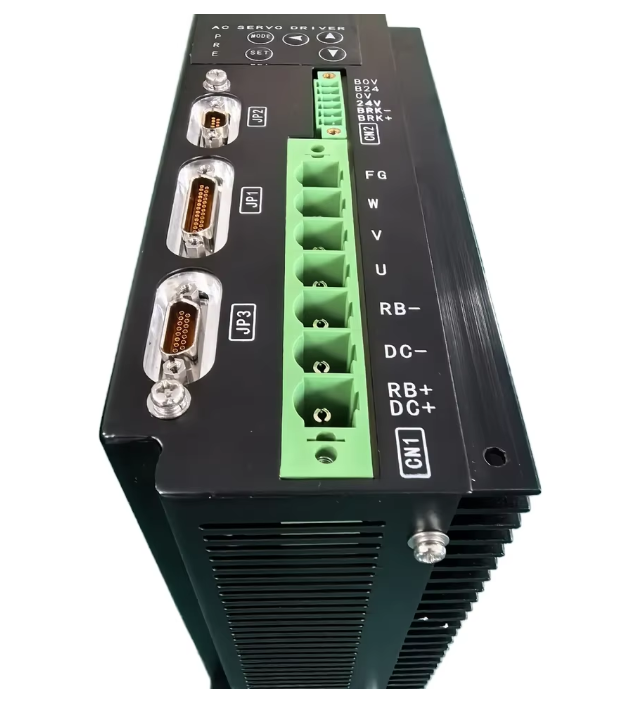

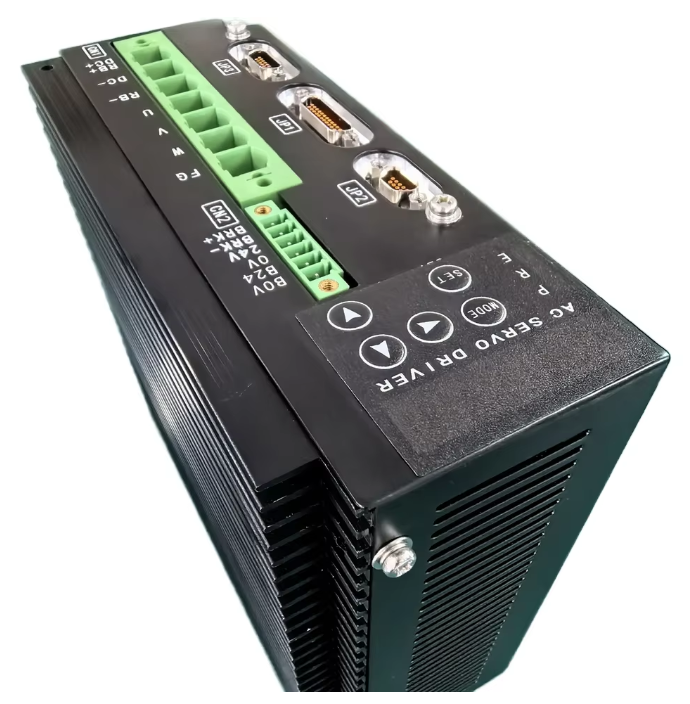

接口
类型 | 接口 ID | 芯数 | 接口定义 | 备注 |
主电源接口 | CN1 | 7 | 主电源输入及电机电源输出 | DC+/DC-/RB-/U/V/W/FG |
控制电源接口 | CN3 | 6 | 控制电源输入及制动电源输出 | 0v/24v/BRK+/BRK-/B24/B0 |
I/O 接口 | JP1 | 25 | I/O 接口 | 连接器型号: J30J-25ZKWP7 |
通信接口 | JP2 | 9 | CAN/RS232/RS232 | 连接器型号: J30J-9ZKWP7 |
编码器接口 | JP3 | 15 | 编码器接口 | 连接器型号: J30J-15ZKWP7 |
