JGSM系列伺服电机

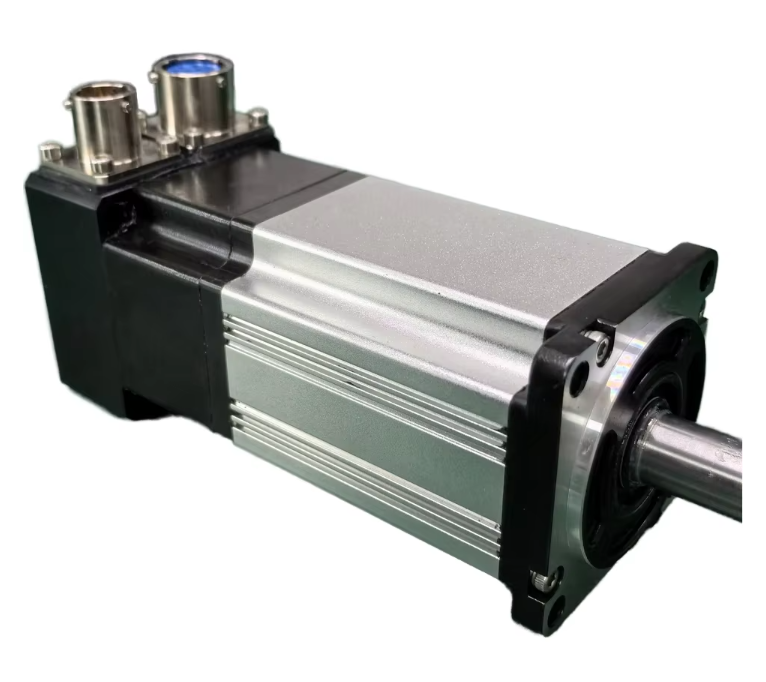

JGSM-60B20-15D24B-RU
专为低温、高海拔、强振动、强冲击等恶劣工况打造，采用高性能永磁材料，搭载旋转变压器作为反馈元件，兼具高过载能力与卓越的抗振抗冲击特性，为严苛环境下的工业场景提供稳定可靠的动力支持。
产品详情
产品特性
额定功率：200W；额定扭矩：1.3N・m
扭矩过载能力：3 倍；最高转速：3000 转 / 分钟
反馈元件：旋转变压器，运行可靠性高
工作温度范围：-40°C 至 +85°C
防护等级：IP65
产品参数表
技术指标 | 型号 | |
参数 | 单位 | JGSM-60B20-15D24B-RU |
法兰尺寸 | mm | 60 |
额定功率 | W | 200 |
额定电压 | V | 24 |
额定转速 | rpm | 1500 |
最高转速 | rpm | 3000 |
额定转矩 | N·m | 1.3 |
峰值转矩 | N·m | 2.6 |
额定电流 | A | 14.5 |
峰值电流 | A | 29 |
转子惯量 | 10-4 Kg·m2 | 0.243 |
极对数 | 5对极 | |
绝缘等级 | F级 | |
防护等级 | IP65 | |
反馈编码器 | 旋转变压器 | |
制动器 | 带制动器, DC24v | |
使用海拔 | 6000m以下，2000米以上需降容使用 | |
使用温度/湿度 | 温度： -40℃~+85℃; 湿度：≤90%RH (不结霜条件) | |
保存温度/湿度 | 温度: -50℃~+85℃；湿度： ≤90%RH (不结霜条件) | |
备注说明 | 部分技术参数如额定转速，额定转矩，额定电压等可根据需求定制，具体请咨询技术支持 | |

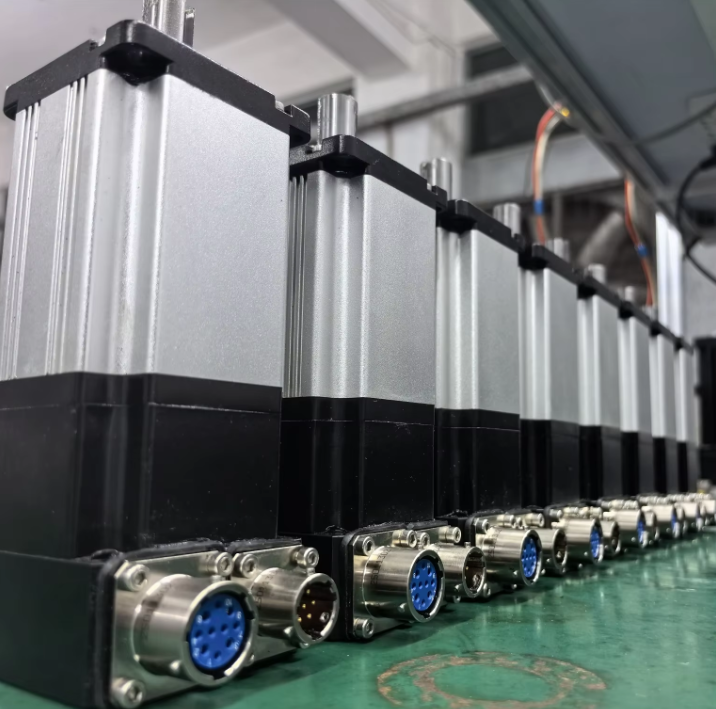

接口
| 类别 | 连接器型号 | 芯数 | 接口定义 | 备注 |
电源接口 | XCE14F7Z1D1 | 7 | DC24V 电源、DC24V 制动电源 | FG/U/V/W/Brake+/Brake- |
旋转变压器接口 | XCE18F10K1D1 | 18 | 反馈旋转变压器接口 | FG/Ref+/Ref-/COS+/COS-/SIN-/SIN+ |
