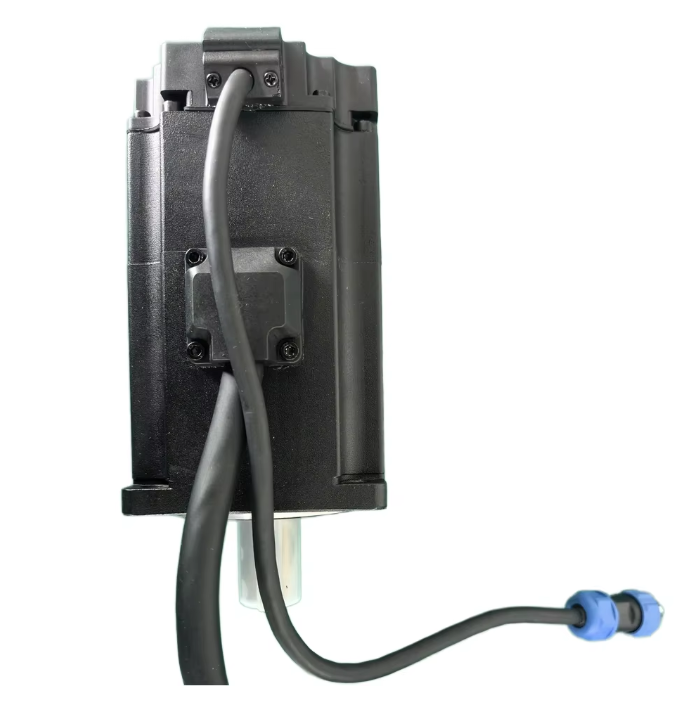

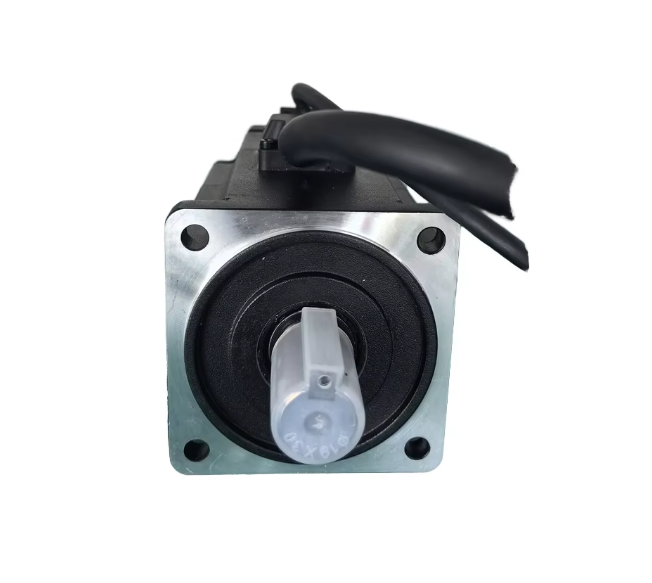

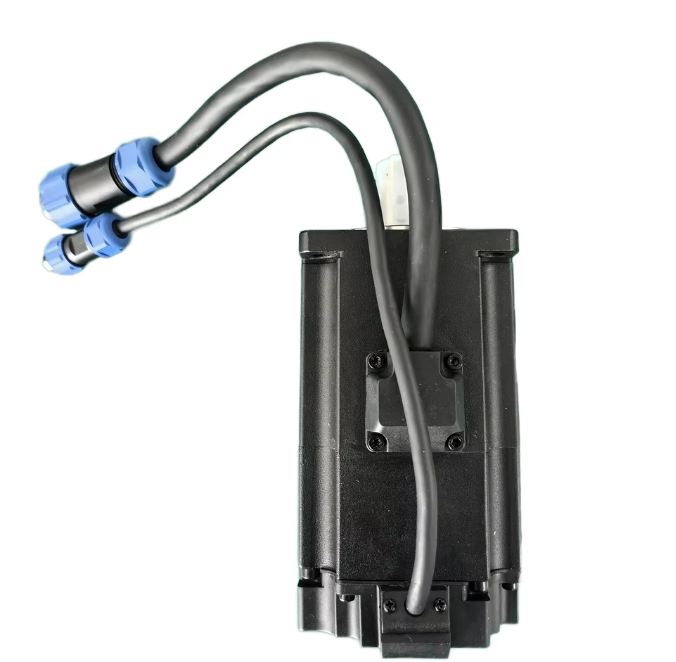

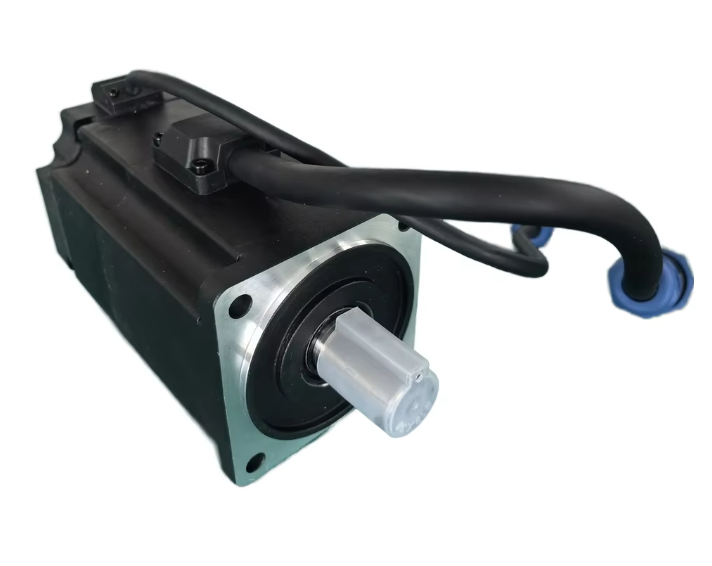

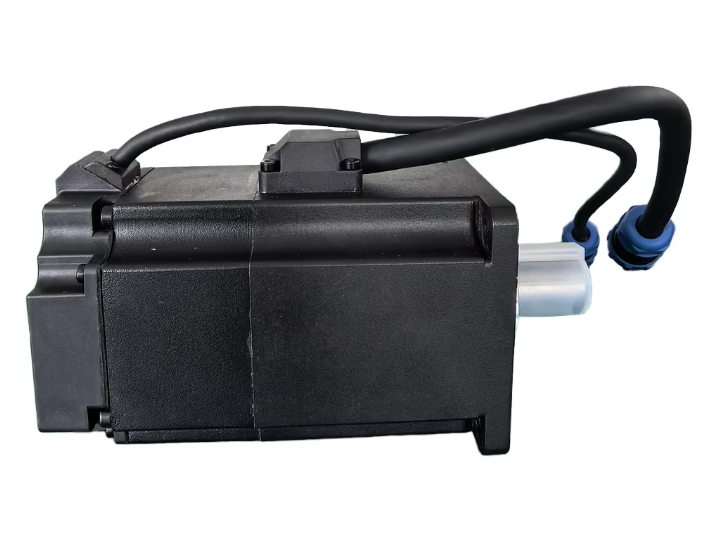

GYHCSM M2列伺服电机
M2H080- S75B30C-PC1B1
专为高精度工业应用场景打造，兼具紧凑尺寸、高响应速度与高定位精度三大核心优势，广泛适配激光加工、精密印刷、半导体制造等领域，为高端自动化设备提供稳定精准的动力解决方案。
产品详情
产品特性
额定功率：750W；额定扭矩：2.4N・m
扭矩过载能力：3 倍；最高转速：6000 转 / 分钟
内置多圈 23 位绝对式编码器
工作温度范围：-20°C 至 +65°C
防护等级：IP65
产品参数表
技术指标 | 型号 | |
参数 | 单位 | M2H080- S75B30C-PC1B1 |
法兰尺寸 | mm | 80 |
额定功率 | W | 750 |
额定电压 | V | 220 |
额定转速 | rpm | 3000 |
最高转速 | rpm | 6000 |
额定转矩 | N·m | 2.4 |
峰值转矩 | N·m | 7.2 |
额定电流 | A | 3.8 |
峰值电流 | A | 11.4 |
转子惯量 | 10-4 Kg·m2 | 1.62 |
极对数 | 5对极 | |
绝缘等级 | F级 | |
防护等级 | IP65 | |
反馈编码器 | 多圈 23 位绝对式编码器 | |
制动器 | 带制动器, DC24v | |
使用海拔 | 2000m | |
使用温度/湿度 | 温度： -20℃~+65℃; 湿度：≤90%RH (不结霜条件) | |
保存温度/湿度 | 温度: -30℃~+75℃；湿度： ≤90%RH (不结霜条件) | |
备注说明 | 部分技术参数如额定转速，额定转矩，额定电压等可根据需求定制，具体请咨询技术支持 | |
接口
| 类别 | 连接器型号 | 芯数 | 接口定义 | 备注 |
电源接口 | AMP/170360-1 | 6 | 电机电源、DC24V 制动电源 | PE/U/V/W/ Brake+/Brake- |
旋转变压器接口 | AMP/170359-1 | 9 | 反馈旋转变压器接口 | SD+/SD-/E+/5v/0v/E-/PE |
