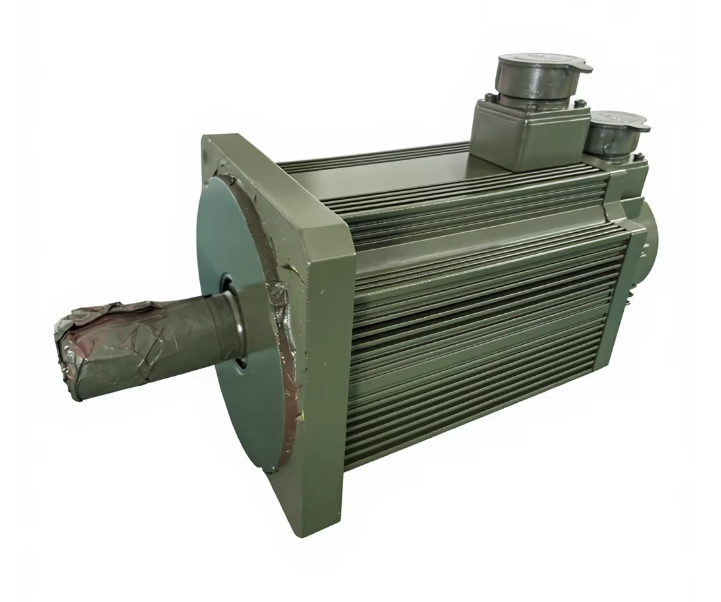

JGSM系列伺服电机
JGSM-150F280-20A38N-GY06-RU
专为低温、高海拔、强振动、强冲击等严苛工况而生，采用高性能永磁材料，搭载旋转变压器作为反馈元件，兼具强悍过载能力与卓越抗振抗冲击性能，为极端环境下的工业自动化场景提供稳定可靠的动力保障。
产品详情
产品特性
额定功率：2.8kW；额定扭矩：13.4N・m
扭矩过载能力：3 倍；最高转速：3300 转 / 分钟
旋转变压器，运行可靠性高
工作温度范围：-40°C 至 +85°C
防护等级：IP67
产品参数表
技术指标 | 型号 | |
参数 | 单位 | JGSM-150F280-20A38N-GY06-RU |
法兰尺寸 | mm | 150 |
额定功率 | W | 2800 |
额定电压 | V | 380 |
额定转速 | rpm | 2000 |
最高转速 | rpm | 3300 |
额定转矩 | N·m | 13.4 |
峰值转矩 | N·m | 40.2 |
额定电流 | A | 7.4 |
峰值电流 | A | 22.2 |
转子惯量 | 10-4 Kg·m2 | 11.13 |
极对数 | 5对极 | |
绝缘等级 | F级 | |
防护等级 | IP67 | |
反馈编码器 | 旋转变压器 | |
制动器 | 无制动器 | |
使用海拔 | 6000m | |
使用温度/湿度 | 温度： -40℃~+85℃; 湿度：≤90%RH (不结霜条件) | |
保存温度/湿度 | 温度: -50℃~+85℃；湿度： ≤90%RH (不结霜条件) | |
备注说明 | 部分技术参数如额定转速，额定转矩，额定电压等可根据需求定制，具体请咨询技术支持 | |
接口
| 类别 | 连接器型号 | 芯数 | 接口定义 | 备注 |
电源接口 | SC-YD28J04Z | 4 | 电机电源 | PE/U/V/W |
旋转变压器接口 | SC-YD28J07Z | 7 | 反馈旋转变压器接口 | PE/R1/R2/S1/S3/S4/S2 |
